Vývojové centrum

prototypová i sériová výroba dílu na zakázku

Naše služby

Vývoj a prototypování

3D modely a reverzní inženýring

Kovoobrábění a laserové pálení

Úpravy vozidel a vývoj komponentů

Jsme profesionálové v našem oboru.

Vývojové centrum KAR group, a.s. je součástí skupiny OSTRA. Specializujeme se na konstrukční činnost, vývoj produktu a realizaci funkčního vzorku, 3D skenování, modelování, reverzní inženýring a na prototypovou a malosériovou výrobu.

Jsme jedním z partnerů závodního týmu FESH FESH, což potvrzuje naši schopnost dodávat špičkové produkty i pro nejnáročnější zákazníky. Zároveň můžeme testovat vyvinuté či redesignové díly i v těch nejnáročnějších podmínkách, jako je Rallye DAKAR.

Úzce spolupracujeme s ostravským sdíleným vývojovým centrem IdeaHUB a společně poskytujeme vývojové kapacity výrobním firmám i školám.

Jsme česká firma
Kvalita zaručena díky moderním technologickým procesům
Prototypová i malosériová výroba
Znalosti a zkušenosti v obrábění na vysoké úrovni
Prototypy vyráběné pro dakarský tým

O společnosti

Pro nejnáročnější zákazníky

Dbáme na vysokou kvalitu, kterou zajišťujeme díky přísným interním předpisům a standardům. Díky moderním technologiím a zkušenému týmu zajišťujeme rychlou a kvalitní výrobu na míru. Naším cílem je přinášet inovativní řešení, která urychlí dodávky a optimalizují náklady. Jsme spolehlivým partnerem pro komplexní výrobu a dodávky dílů. Nejkomplexnější referencí je pro nás závodní tým FESH FESH a jeho speciály.

Služby

Vývoj produktů, prototypování a realizace funkčního vzorku

V úzké spolupráci s vývojovým centrem IdeaHUB
Komplexní technický vývoj zařízení a strojních dílů
Pokročilé 3D modelování a CAD design
Volnoplošné a organické modelování
Průmyslový design výrobku

Konstručkní a vývojové práce v oblasti strojírenství
Vývoj mechatronických systémů vč. řídící jednotky a software
Realizace funkčního vzorku či prototypu
Testování základních funkcí, životnostní testy
Návrh technologie pro výrobu

Komplexní technický vývoj s IdeaHUB

Máte nedostatečné interní kapacity v technickém vývoji, průmyslovém designu, mechatronice, CAD designu atd.?
Nemáte vývojový tým?
Nemáte prostor (časový, finanční) na realizaci funkčního vzorku nebo prototypu vlastními silami?
Nemáte potřebné HW nebo SW vybavení vč. zkušených zaměstnanců?

Přínosy spolupráce

Společně provedeme analýzu požadavku a definici zadání
Vytvoříme reálnou cenovou nabídku
Realizujeme vývoj pod jednou střechou za podpory SW SolidWorks
Díky našemu vybavení minimalizujeme vaše investice
Přinášíme inovativní přístup díky zkušenému multioborovému týmu

Cena

Dle dohodnutého druhu, objemu a náplně práce.

Komu je projekt určen

Primárně pro malé a střední firmy v MSK.

Služby

Konstrukce, 3D modelování, reverzní inženýring

Převedení reálného dílu pomocí 3D skeneru do parametrického modelu
Datové doplnění chybějící části / opotřebení originálu
Zpracování a úpravy podkladů pro následnou výrobu
Tisk 3D modelu
Zpracování dokumentace v CAD softwaru SolidWorks

Strojní vybavení

3D Scanner FARO


průměr kružnice	2 500 mm
max. rozměr skenovaného dílu	délkou neomezeno
přesnost laseru	0,025 mm
max. rozlišení bodů na lince	4000

Výkonná profesionální 3D tiskárna Epsilon W50 SC


technologie tisku	FFF (Fused Filament Fabrication)
stavební komora	420 × 300 × 400 mm (50 litrů)
rozlišení – přesnost	X-Y-Z 1.25/1.25/1.0 μ

Filementy (materiály pro tisk)
standardní	PLA, ABS, PVA, PET-G, TPU
technický	ASA, PP, PA
high-end technický	PAHT CF15, PP CF, PET CF15

Služby

Kovoobrábění a laserové pálení

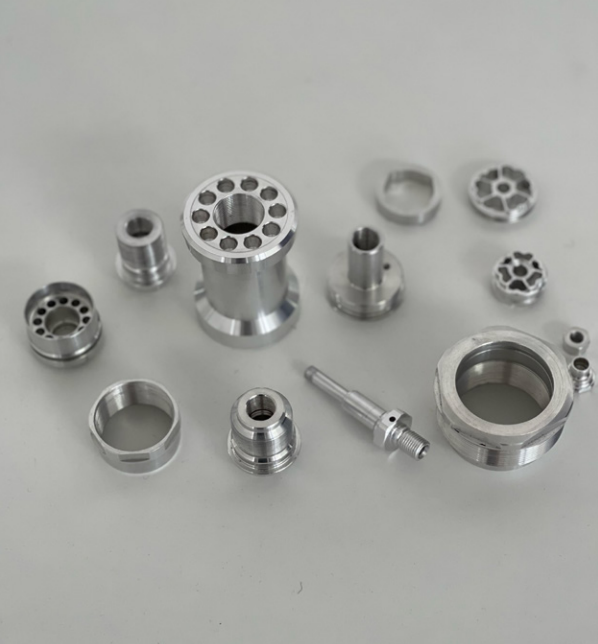

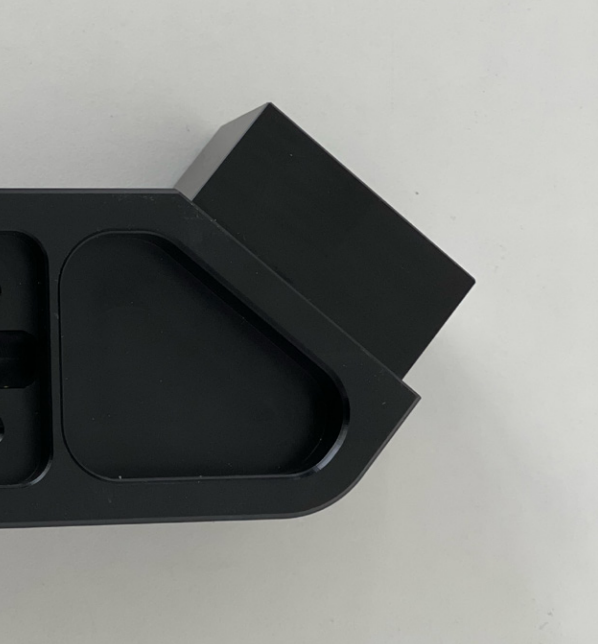

Přesné CNC obrábění - k dispozici máme dva CNC soustruhy, pětiosé obráběcí centrum, tříosou frézku a další technologie potřebné k výrobě

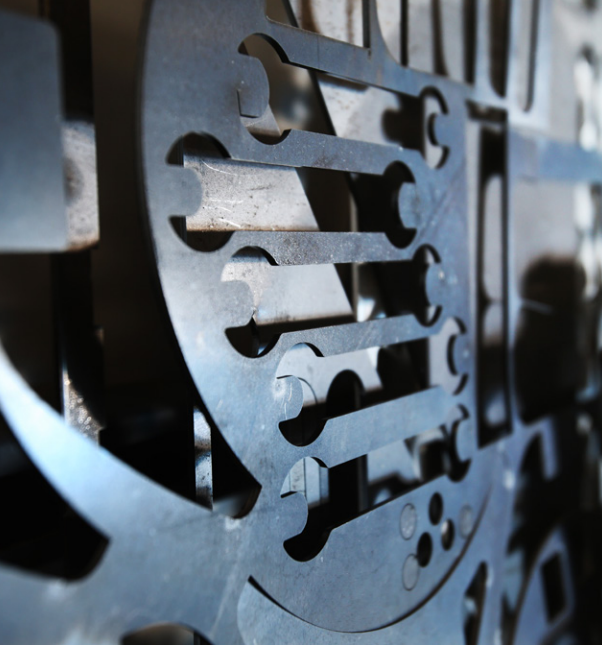

Laserové pálení a dělení – vláknový laser se stolem 2 600 × 1 300 mm a rotační osou pro přesné řezání trubek a profilů, možnost gravírování
Čistění dílů – čištění a odmašťování v mycím automatu

Strojní vybavení

TBI VTV 320 / 1500


délka obrobku	max. 1 500 mm
točný průměr	max. 320 mm
otáčky vřetene	max. 3 500 ot. /min

CNC soustruh s aktivními nástroji - SPU 20 CNC


délka obrobku	max. 700 mm
točný průměr	max. 380 mm
hmotnost obrobku	max. 50 kg
otočky vřetene	max. 5 000 ot/min

Pětiosé frézovací centrum s kontinuálním řízením - TBI U5 HH 640 Premium


podélný posuv – osa X	600 mm
příčná dráha – osa Y	520 mm
vertikální pojezd – osa Z	460 mm
rozměr stolu	ø650 mm

Tříosá CNC frézka - KOVOSVIT MAS MCV 750 SPEED


podélný posuv – osa X	750 mm
příčná dráha – osa Y	500 mm
vertikální pojezd – osa Z	500 mm
zatížení stolu (3osý provoz)	650 kg

Vláknový laser

Senfeng SF 2513M + rotační osa
rozměr pálicí plochy laseru	2 600 × 1 300 mm
rotační osa – délka materiálu	max. 3 000 mm

Materiál	Pálicí tloušťka
černý plech	max. 18 mm
nerez	max. 10 mm
hliník	max. 8 mm
mosaz	max. 6 mm

Čistící zařízení Georg Render WE 115


průměr koše	1 150 mm
užitečná vnitřní výška	720 mm
nosnost koše	300 kg

Služby

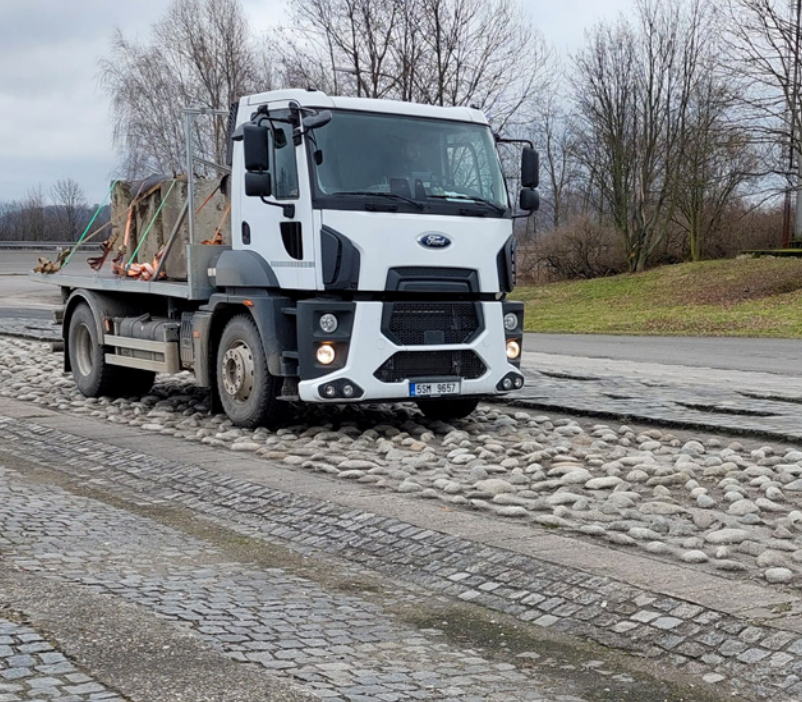

Úpravy vozidel, vývoj podvozkových komponentů a speciální projekty

Testování a analýza jízdních vlastností vozidel
Úpravy odpružení náprav – měření a úpravy tlumičů, stabilizace vozidel
Přestavby pohonu vozidel – úpravy z verze 4×2 na 4×4
Návrhy konstrukčních úprav a doplňků pro vozidla, realizace úprav, vyhotovení dokumentace
Měření výkonu vozidel na brzdové stolici
Výroba a úpravy vozidel pro motosport

Vybavení

Montážní dílna

Dílna vybavena celkem třemi stáními a mostovým jeřábem. Jedno stání je vybaveno dvousloupovým zvedákem, další stání disponuje dvoupístovým zvedákem pro zvedání nákladních automobilů a poslední stání je vybaveno výkonovou stolicí pro měření výkonu na kolech takřka všech typů dvoustopých silničních vozidel.


dvousloupový zvedák	nosnost 7 500 kg
mostový jeřáb	nosnost 5 000 kg
dvoupístový zvedák	nosnost 2×15 000 kg

Motorová Brzda (MAH VP430004)

Výkonová stolice pro měření výkonu na měřeného na kolech takřka všech typů dvoustopých silničních vozidel včetně nákladních vozů Tatra.


testovací rychlost max:	200 km/h
výkon na kola (statický) max:	660 kW
tažná síla max:	15 kN
rozchod kol vozu:	1 000 – 2 800 mm

Brzdová stolice (MAH VP410159)

Součástí dílny vybavené prefabrikovaným servisním kanálem Blaser je také Brzdová stolice pro měření účinku brzd nákladních vozů a kamionů.


délka servisní jámy	25 m
nosnost zkušebny brzd	18 t
výkon pohonu	2 x 11 kW

Elektrodynamický testovací systém

Zařízení využívané převážně pro měření parametrů tlumičů. Využití také pro únavové, trhací a kompresní zkoušky různých materiálů.


maximální (PEAK) síla	22 kN
maximální dynamická síla	8 kN
maximální statická síla	6 kN
maximální rychlost posuvu	4 – 6,5 m/s
maximální testovací frekvence	125 Hz
standardní zdvih	200 mm
